GRP ケーブルトレイの適用

● 化学および精製プラント。

● オフショア/オンショアプラットフォーム。

● 発電所。

● トンネル。

●海洋産業。

●冶金プラント。

● 石油・ガス部門。

● 水処理プラント。

●製紙業。

● 採掘。

● EMI/RFI テスト。

●建物の建設。

● レーダー。

●汚染管理。

● 鉄道ケーブルの敷設。

●高速道路橋のケーブル敷設。

● 石油化学工学のケーブル敷設。

● 郵便および通信ケーブルの敷設。

GRP ケーブルトレイの利点

● 非導電性。

● 防食。

● 速い熱分散。

●優れた強度。

●軽量。

●耐紫外線性。

●難燃性。

●耐衝撃性。

●取り付け簡単。

●溶接不要。

●切断、穴あけが容易。

● 長寿命。

● 極端な天候下での高いパフォーマンス

●非磁性。

●錆びない。無塗装。

●完全換気。

●微生物の繁殖に強い。

● 複数の色、サイズ、樹脂の選択。

●カバー部にゴミや液体の侵入を防ぐケーブルトレイ。

●審美的に楽しい外観。

● ケーブル配線の方向と高さの変更に対応します。

●ケーブルを保護する安全な滑らかなエッジ。

●メンテナンスが容易で、ラインチェックや清掃が容易です。

GRP ケーブルトレイの種類

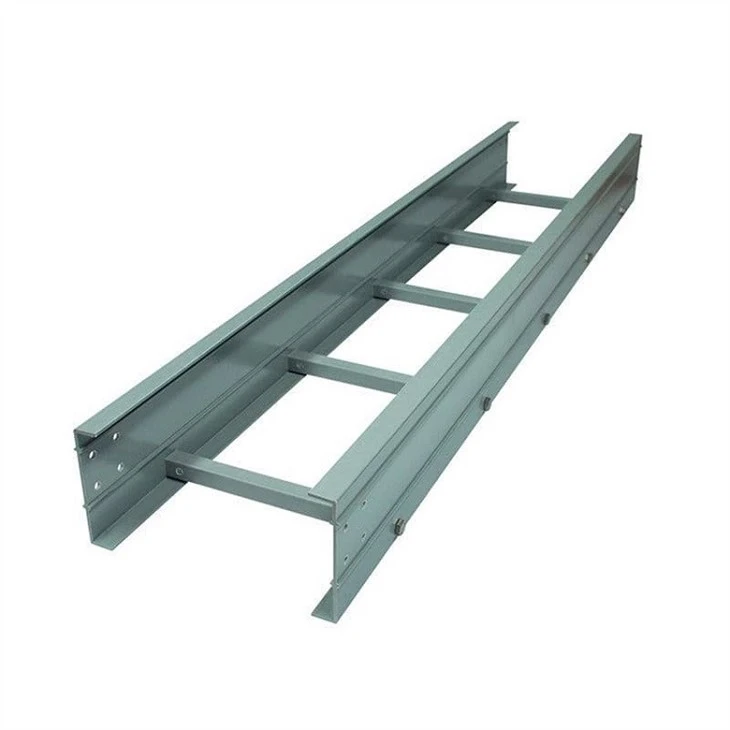

はしごタイプ:

はしごタイプは、2 つの縦方向の側面と複数の横木で組み立てられます。はしご構造は通気性が良く、放熱性能も良好です。それらは複数のケーブルを収容するのに適しており、そのほとんどは建物の配線システムで使用されています。

チャネルタイプ:

チャネルタイプは、一体型サイドレールを備えたソリッドまたは穴あきの底を示しています。それにカバーをプラスして、閉じています。一般に、住宅、オフィスビル、スーパーマーケット、ホテルなど、耐火、防湿、防塵、耐干渉、機械的損傷の場所で使用されます。


はしごタイプ	チャンネルタイプ

GRP ケーブルトレイサイドビームタイプ


フラットビーム	有孔ビーム	ギザギザビーム

GRPケーブルトレイの樹脂素材

ポリエステル樹脂。（標準品）耐紫外線性、耐候性に優れています。

ビニール樹脂。耐食性、耐熱性に優れています。

エポキシ樹脂。電力プロジェクト向けの優れた絶縁性能。

フェノール。それは非常に低い煙と毒性特性を提供します。

GRP ケーブルトレイアセンブリシステム

はしごタイプ:

アイテム	部品
1	ストレートケーブルトレイ
2	幅調整ピース
3	横ティー
4	コネクティングピース
5	水平エルボ
6	横十字
7	ボルト
8	コーベル
9	チャンネル投稿
10	ハシゴ式可動肘
11	調節可能なピース

チャネルタイプ:

アイテム	部品
1	ストレートケーブルトレイ
2	水平エルボ
3	横十字
4	ダウン垂直エルボー
5	上垂直エルボー
6	横ティー
7	アップバーティカルティー
8	ダウンバーティカルティー
9	レデューサー
10	右肘上
11	左肘下

GRP ケーブルトレイの仕様

はしご型GRPケーブルトレイ
アイテム	幅 (mm)	高さ (mm)	長さ (mm)	ラング間隔 (mm)
LGRPCT-01	50	50	2000	300
LGRPCT-02	100	50	2000	300
LGRPCT-03	300	50	2000	300
LGRPCT-04	300	100	3000	400
LGRPCT-05	400	100	3000	300
LGRPCT-06	500	100	4000	300
LGRPCT-07	500	150	4000	300
LGRPCT-08	600	150	5000	400
LGRPCT-09	700	180	5000	400
LGRPCT-10	1000	200	7000	500

チャネルタイプ GRP ケーブルトレイ
アイテム	幅 (mm)	高さ (mm)	長さ (mm)
CGRPCT-01	50	50	2000
CGRPCT-02	100	50	2000
CGRPCT-03	100	100	3000
CGRPCT-04	300	100	3000
CGRPCT-05	400	100	3000
CGRPCT-06	500	150	4000
CGRPCT-07	600	200	5000
CGRPCT-08	700	200	6000
CGRPCT-09	800	250	6000
CGRPCT-10	900	250	8000
